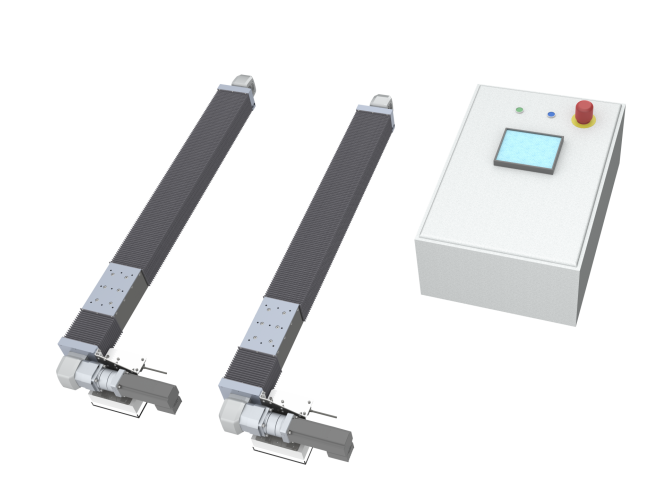

Lineární osy

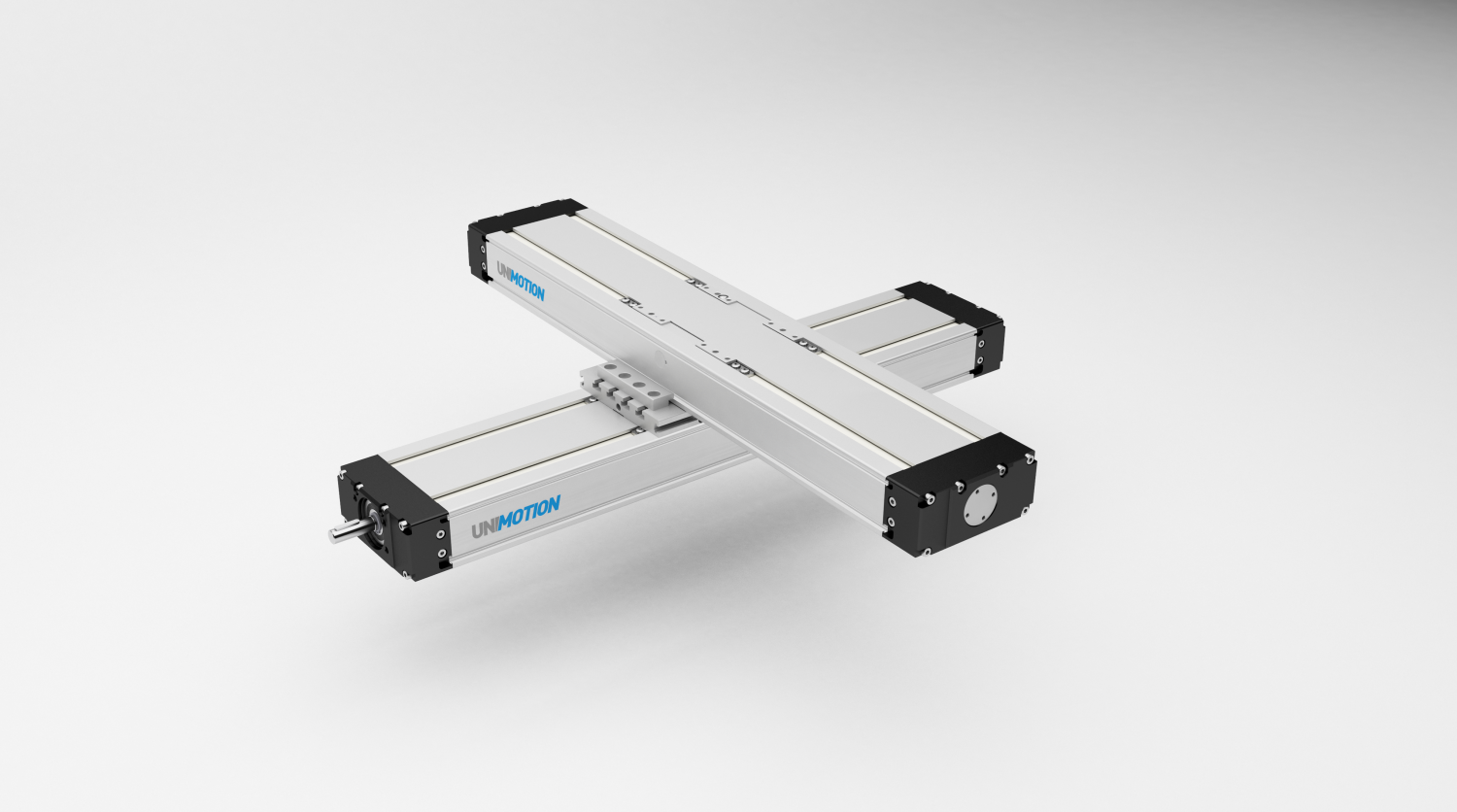

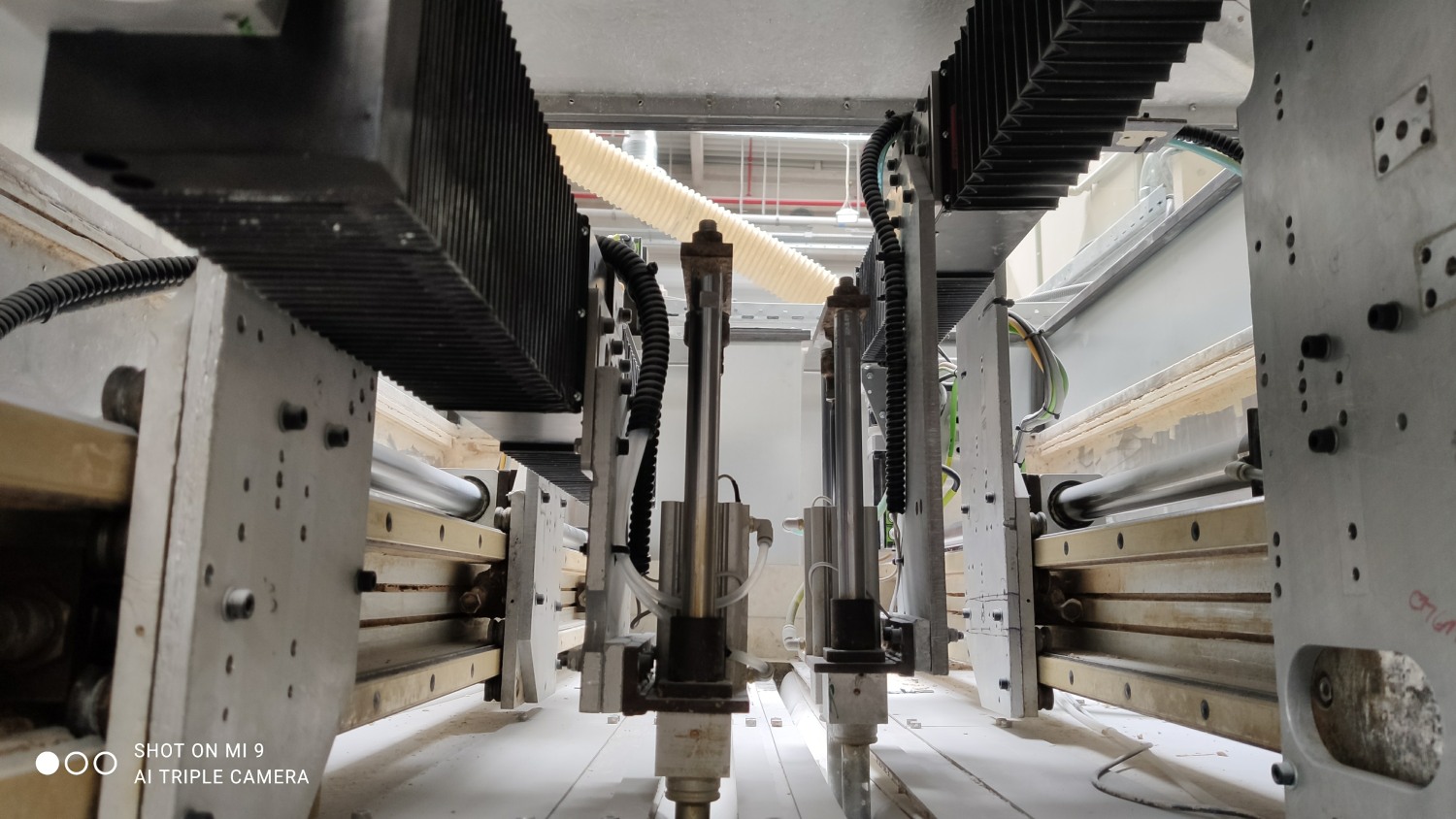

Kompaktní lineární jednotky různých modelových řad s pohonem ozubeným řemenem nebo kuličkovým šroubem umožňují nasazení v různých typech aplikací. Pro nejrůznější oblasti použití a s rozličnou výbavou Vám rádi spočítáme jak samotnou osu, tak i celý systém poskládaný z lineárních modulů. K pohonu lineárních modulů se používají kuličkové šrouby nebo ozubené řemeny. Pro velmi náročné aplikace s požadavky na vysokou dynamiku a přesnost jsme schopni nabídnout kompaktní jednotky s přímými pohony lineárními motory.  V rámci komplexních realizací jsme schopni k lineárním jednotkám navrhnout i vhodný pohon včetně rozvaděče a softwarové aplikace.

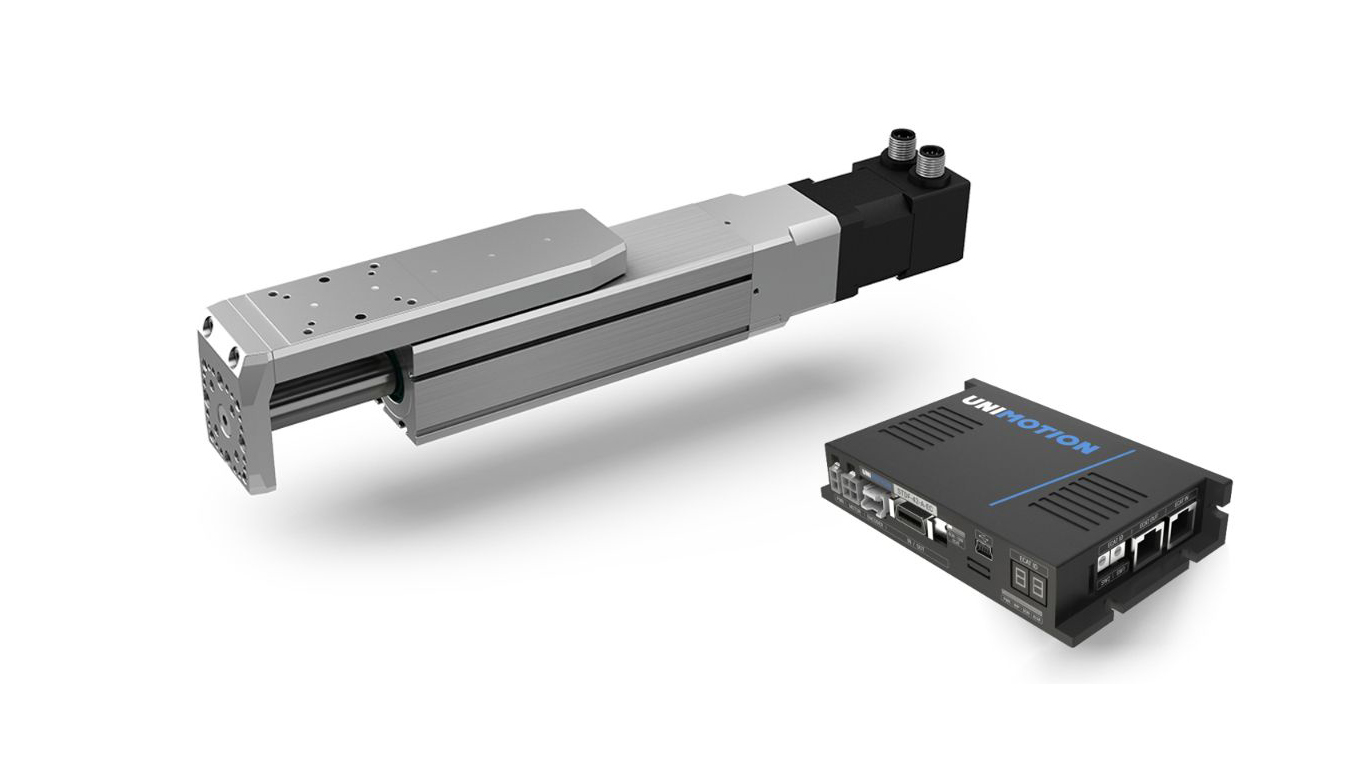

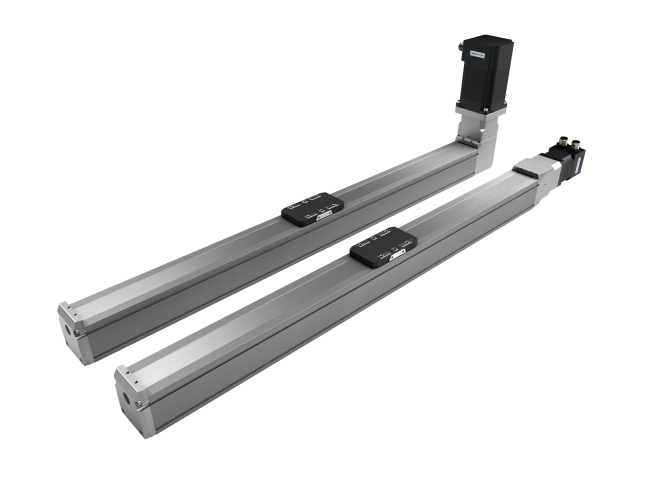

Mini lineární jednotky MGBS

MGBS je mini lineární jednotka poháněná kuličkovým šroubem s vysoce výkonnými parametry, jako je rychlost, vysoká přesnost a opakovatelnost polohování, které jsou zajištěny přesným kuličkovým šroubem a lineárním vedení. Jednotky v kombinaci se smontovaným standardním motorem umožňují systém plug and play. Kompaktní rozměry a optimálně zvolené kombinace motorů pokrývají širokou škálu aplikací.

Klíčové výhody:

• Pohon kuličkovým šroubem
• Vysoká rychlost a dobrá přesnost polohování
• Vysoká opakovatelnost
• Připraveno pro Plug & Drive
• Vysoká nosnost
• Různé možnosti montáže motoru

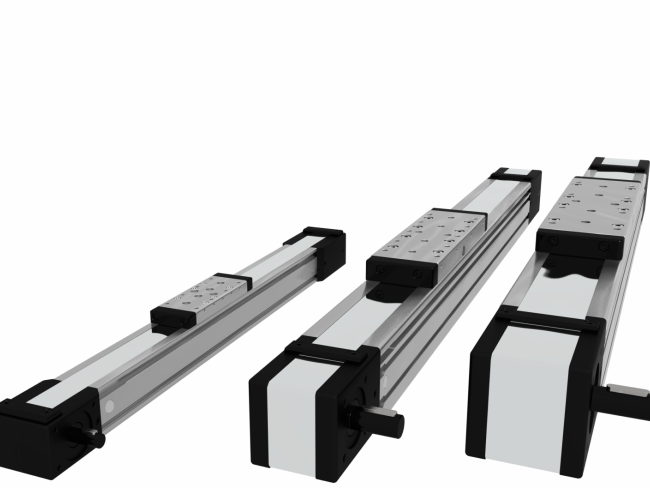

Lineární jednotky MTJ

Lineární jednotky řady MTJ jsou s jedním integrovaným vodicím lineárním vedením s minimální vůlí. Pohon jednotek je zajištěn ozubeným řemenem. Vozík s centrálním mazacím rozvodem umožňuje snadné centrální domazávání vozíků lineárního vedení. Hlavní nosný profil jednotek poskytuje možnost bočního připojení dalšího doplňkového příslušenství. Jednotky lze dodat včetně příruby pro připojení pohonu.

Hlavní vlastnosti:

• Velikosti:                         40, 65, 80, 110
• Typ pohonu:                   ozubený řemen
• Opakovatelnost:            do ± 0,08 mm
• Rychlost pojezdu:         do 6 m/s
• Max. Zdvih:                    až 5770 mm
• Max. Axiální zatížení:    až 1730 N

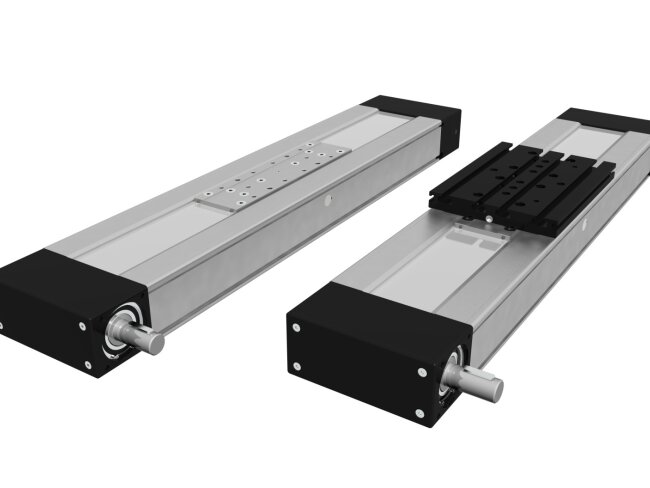

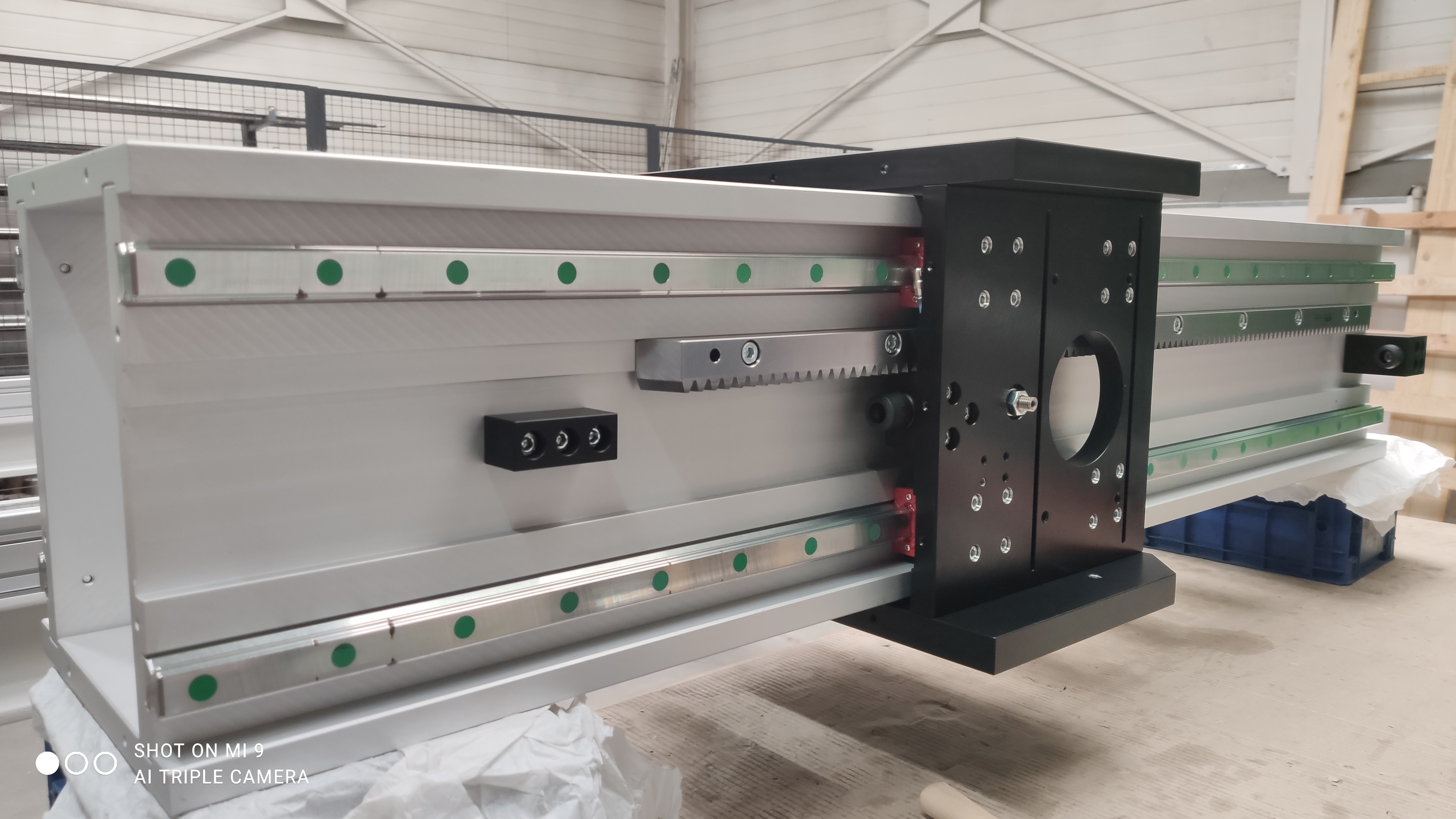

Lineární jednotky CTJ

Lineární jednotky se dvěma paralelními integrovanými kolejnicemi lineárního vedení s minimální vůlí umožňují vysokou únosnost a optimální polohování většími hmotnostmi vysokými rychlostmi. V rámci širokého spektra příslušenství je možné jednotky dodat včetně převodovky a pohonu.

Hlavní vlastnosti:

• Velikosti:                           90, 110, 145, 200
• Typ pohonu:                     ozubený řemen
• Opakovatelnost:              do ± 0,08 mm
• Rychlost pojezdu:           do 6 m/s
• Max. Zdvih:                      až 5873 mm
• Max. Axiální zatížení:     až 2850 N

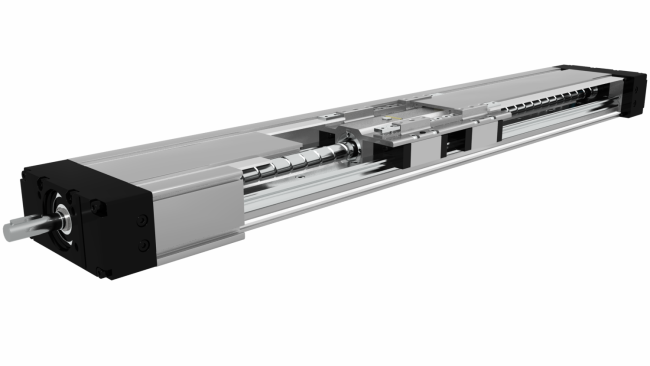

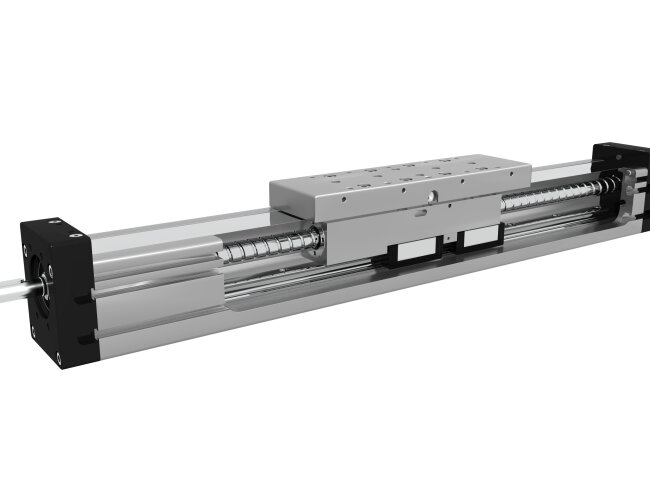

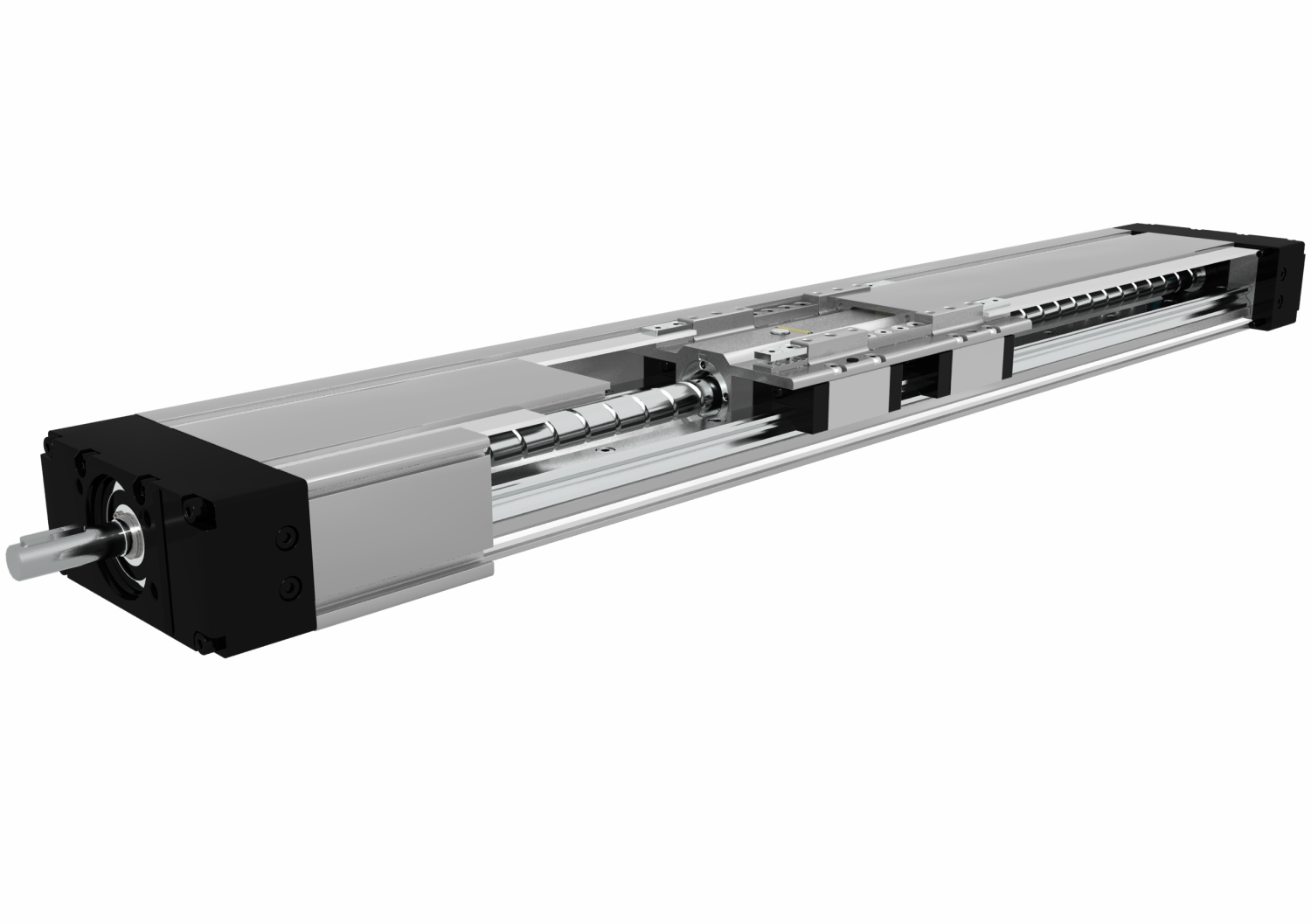

MTV lineární jednotky

Lineární jednotky s jedním integrovaným kolejnicovým lineárním vedením a minimální vůlí. Vozík s centrálním mazacím rozvodem umožňuje snadné automatizované domazávání kuličkového šroubu a vozíků lineárního vedení. Nosný profil jednotek umožňuje možnost bočního připevnění dalšího příslušenství, jako například koncové spínače. Pro dosažení vyšších rychlostí a delších zdvihů lze integrovat systém podpěr matic kuličkových šroubů.

Hlavní vlastnosti:

• Velikosti:                              40, 65, 80, 110
• Typ pohonu:                        kulový šroub
• Opakovatelnost:                 do ± 0,01 mm
• Rychlost pojezdu:              do 2,5 m/s
• Max. Zdvih:                         až 5456 mm
• Max. Axiální zatížení:        až 29600 N
• Max. hnací moment:         až 52,3 Nm

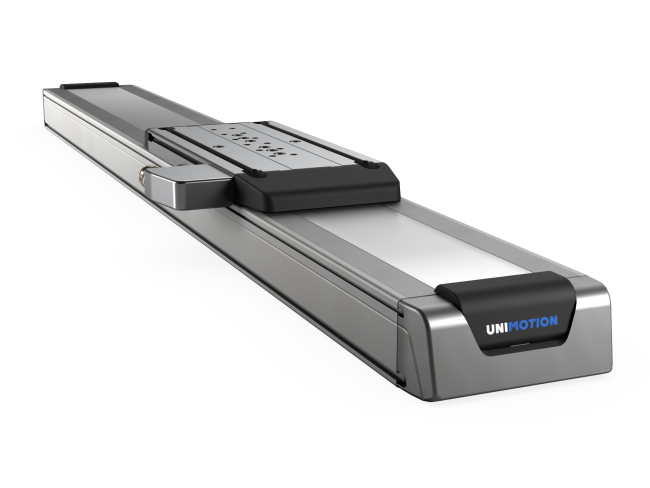

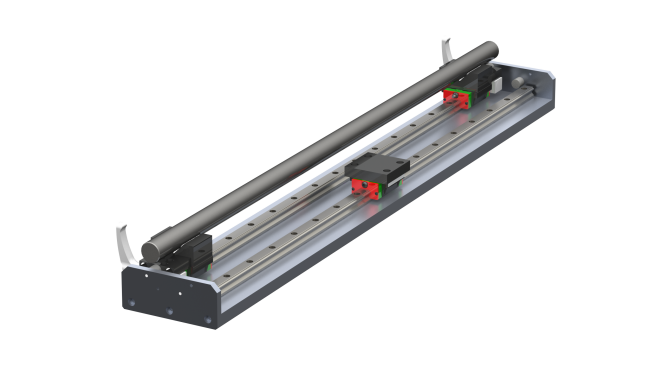

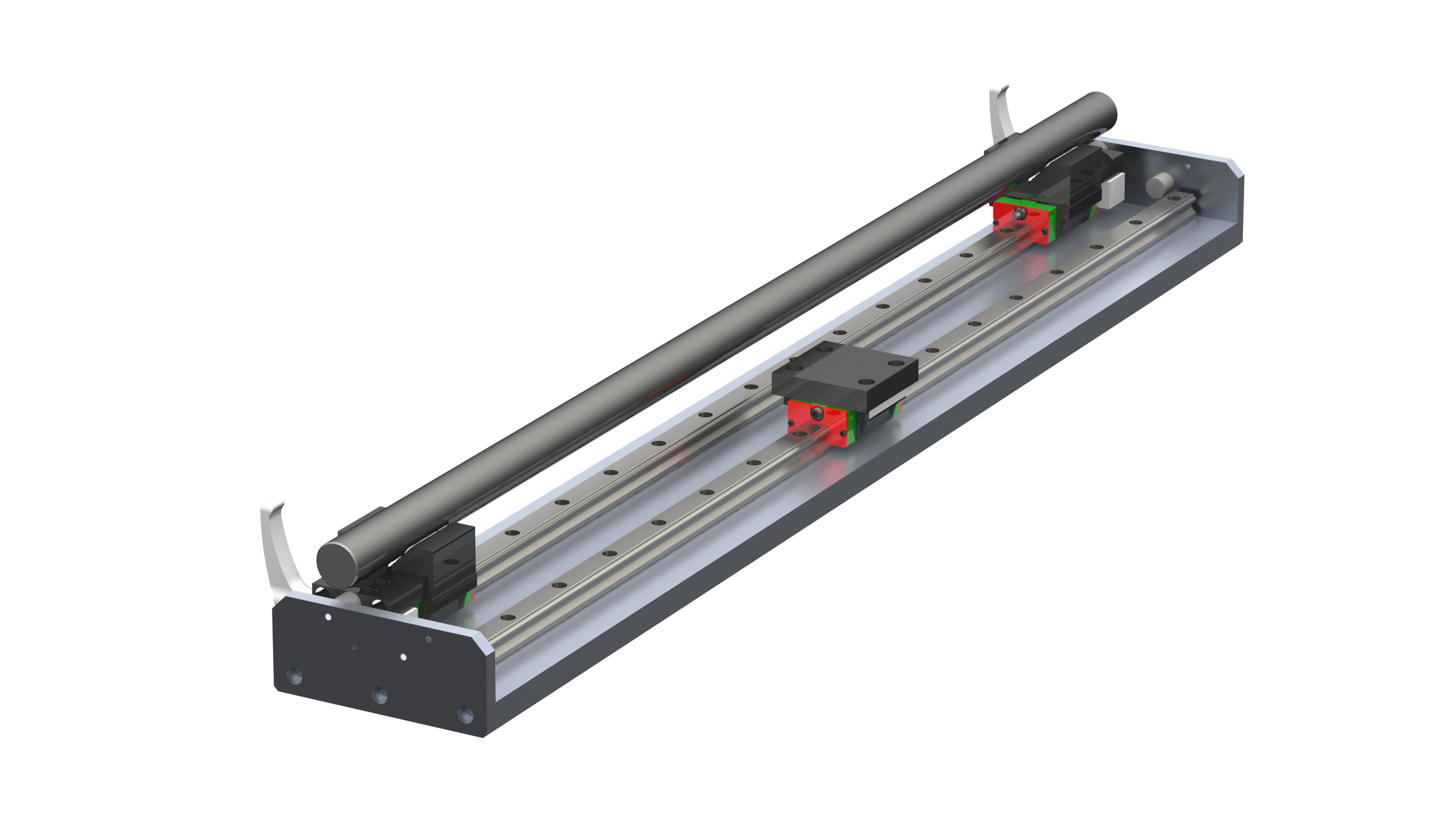

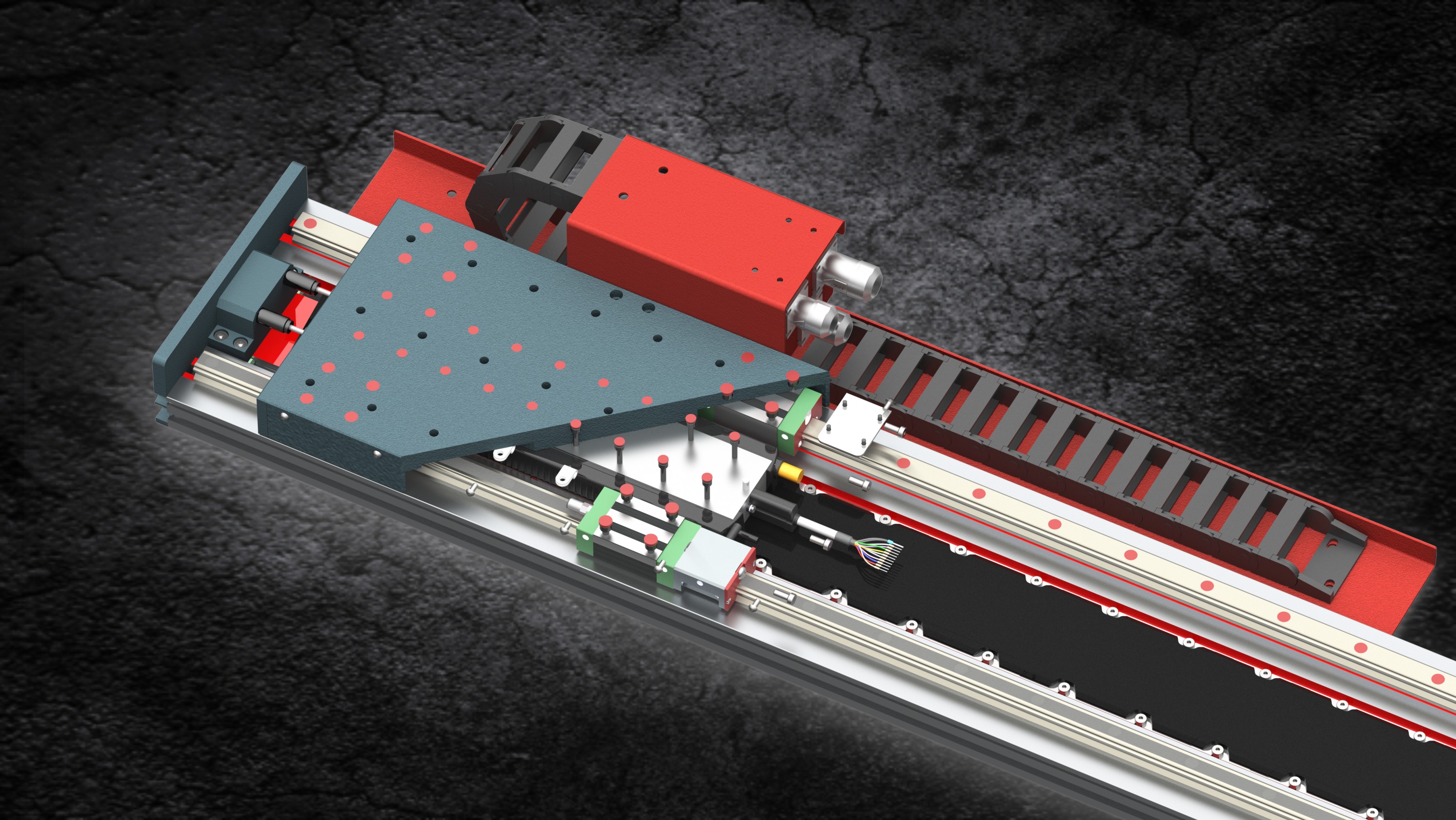

CTL lineární jednotky

CTL lineární jednotky jsou nejnovějším přírůstkem do prodejního programu lineárních jednotek. Řada CTL je lineární jednotka s integrovaným lineárním motorem. Vysoké přesnosti je dosaženo použitím přesných lineárních kuličkových vedení, zatímco
lineární motor umožňuje vysokou dynamiku. Lineární jednotky CTL jsou díky pohonu lineárním motorem bez vůle a mají takřka nulové náklady na údržbu vlivem absence mechanických pohybových komponent. Kompaktní rozměry a různé velikosti lineárních motorů pokrývají širokou škálu aplikací. Volitelně mohou být vybaveny energetickými řetězy, speciálně vhodnými pro vysoce dynamické a nízko hlučné aplikace.

Hlavní vlastnosti:

• Integrovaný odměřovací systém (absolutní, incrementální)
• Příprava pro připojení centrálního mazání
• Volitelně s energetickým řetězem
• Velikosti:                       145, 200, 250
• Typ pohonu:                  Lineární motor
• Trvalá síla:                     až 1125 N
• Špičková síla:                až 2475 N
• Opakovatelnost:           až ± 0,001 mm
• Rychlost pojezdu:        až 5,0 m/s
• Max. Zdvih:                   až 5970 mm
• Max. Axiální zatížení:   až 2470 N

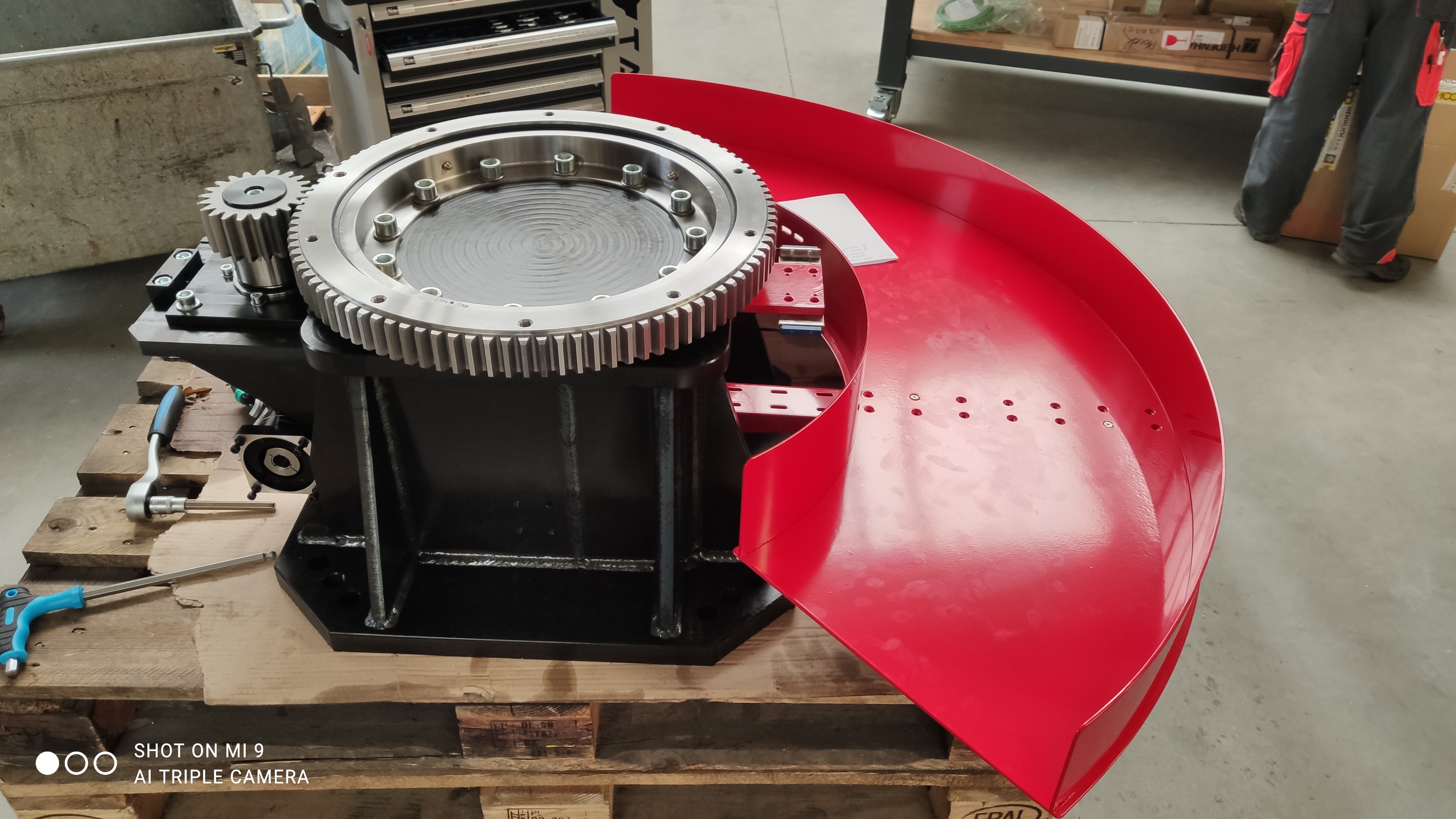

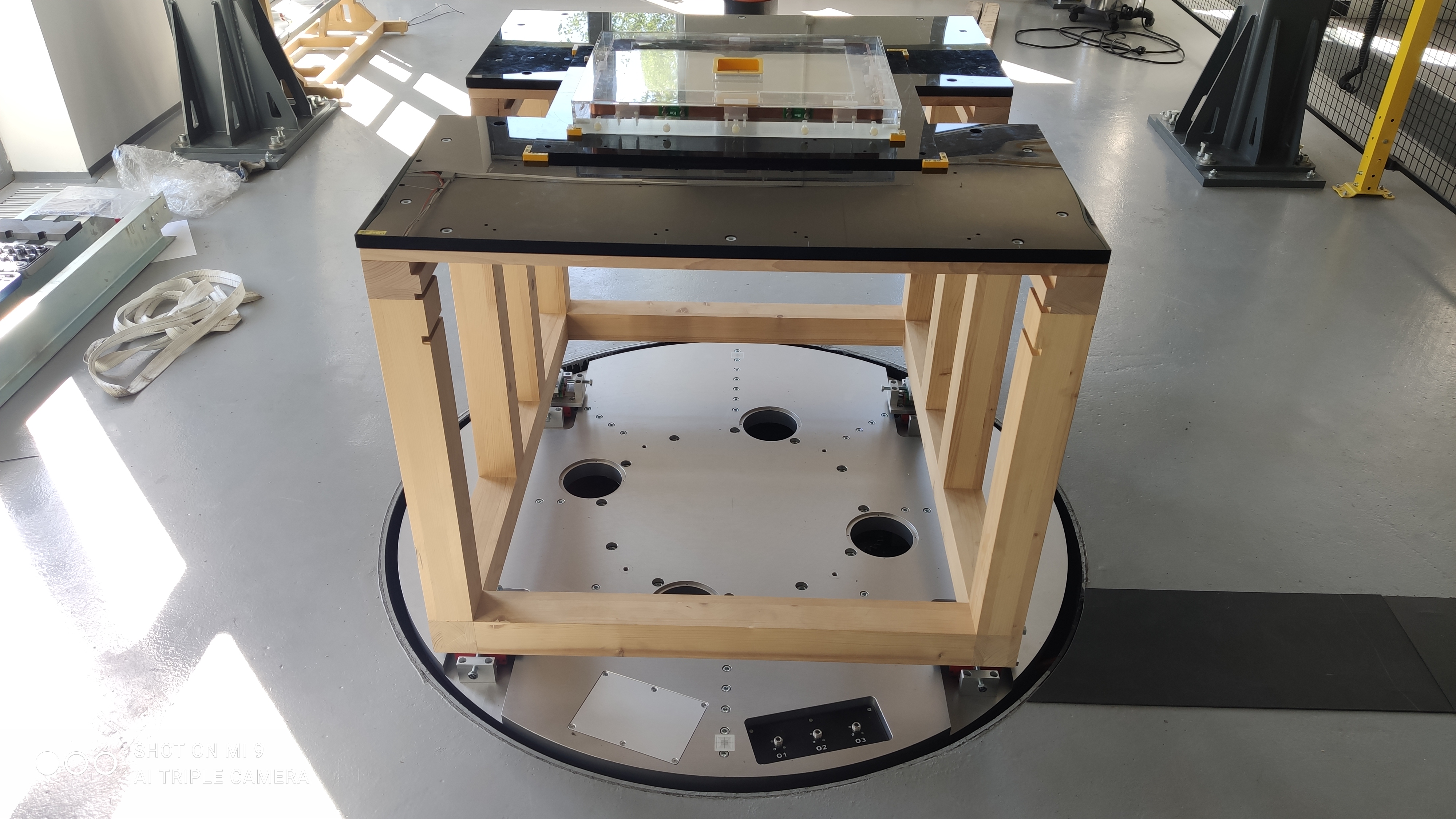

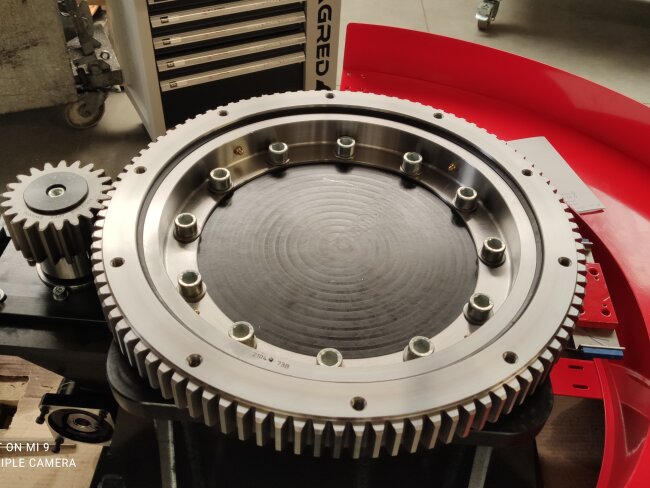

ROTAČNÍ  jednotky, otočné stoly

Vhodné použití pro měřící přípravky, svařovací pracoviště, montážní zařízení. Masivní konstrukce s integrovaným křížovým ložiskem umožňující vysoké radio-axiální zatížení v rámci kompaktní konstrukce. Pro speciální aplikace s vysokými nároky na přesnost opakovatelnosti polohování a současně velkou radiální tuhost jsou rotačních jednotkách zakomponovány bezvůlové cykloidní převodovky. Otočné stoly mohou být dodány včetně servo motoru nebo pouze s přípravou pro připojení zákazníkova pohonu.

Hlavní vlastnosti:

• Integrovaný odměřovací systém (absolutní, incrementální)
• Příprava pro připojení centrálního mazání
• Volitelně s energetickým řetězem
• Různé varianty servo pohonu
• Velikosti:                       Různé průměry pracovní plochy (300, 500, 1000, 1500)
• Typ pohonu:                  Šikmé ozubení, převodovka
• Opakovatelnost:           až ± 0,05 arcsec
• Max. Axiální zatížení:   až 10000 N

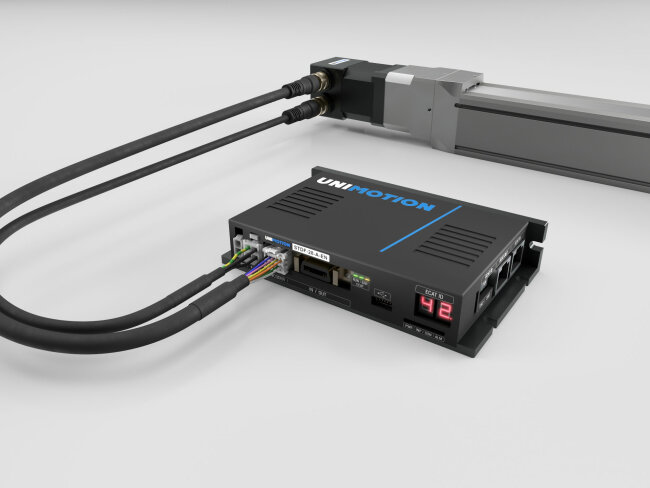

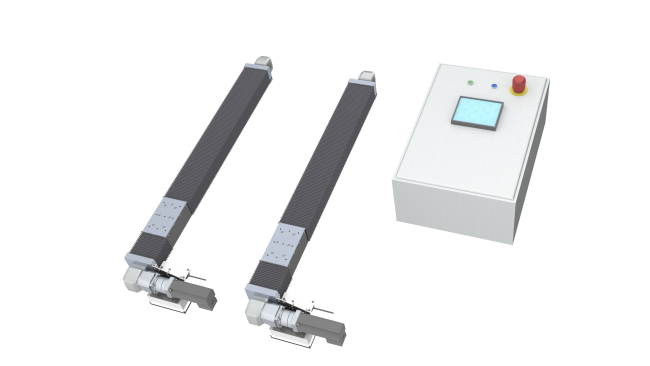

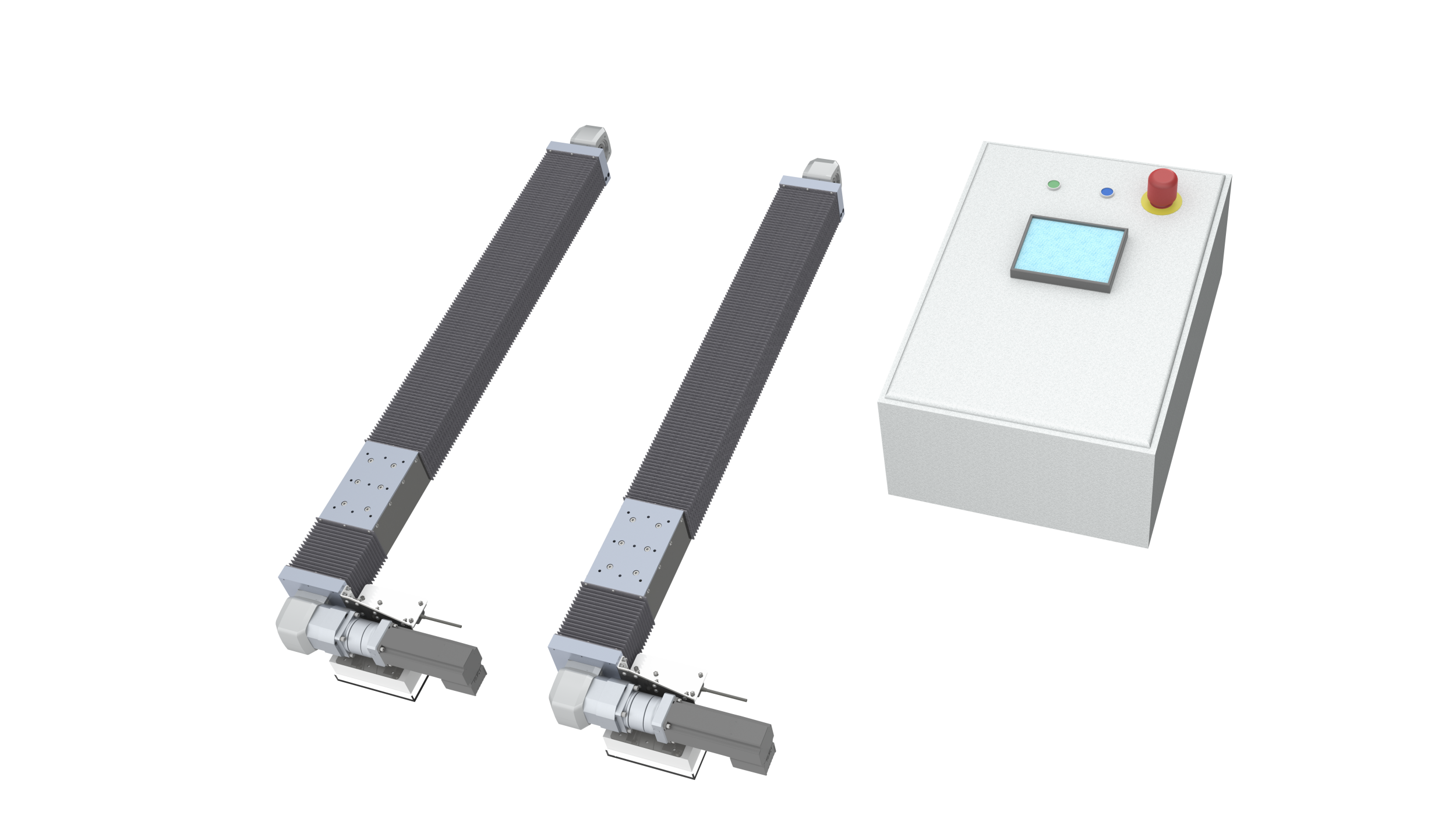

Řešení Plug & Drive

Lineární jednotky je možné konfigurovat včetně standardního pohonu krokovým zpětnovazebním motorem. Dle požadovaného cyklu polohování je možné v rámci konfigurátoru navrhnout vhodnou velikost pohonu v kombinaci s vhodnou lineární jednotkou pro dané zatížení. Zákazník v takové variantě dostane kompletně navržený pohon připravený pro snadnou integraci.

Různé komunikační protokoly:

• Pulse - direction
• EtherCat
• Ethernet
• Profinet
